组成：
双组份特种耐高温涂料，组分一由专用环氧有机硅树脂、防锈颜料、体质颜料、溶剂、助剂等组成，组分二为固化剂。
环氧有机硅：20+2公斤/组；
环氧有机硅面漆：20+5公斤/组；

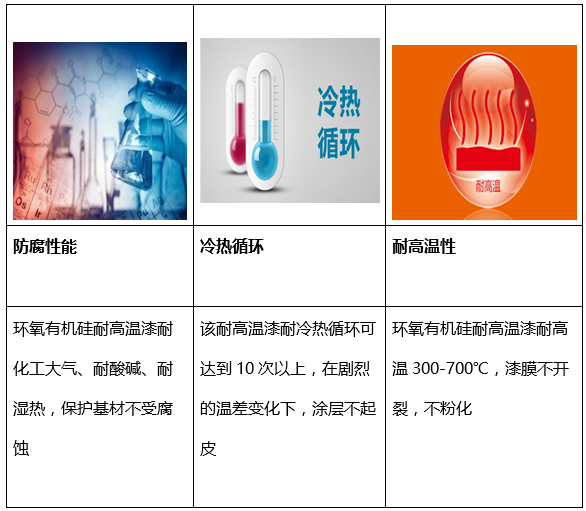

用途：
主要用于300℃以下的酸性烟、雾环境，间歇性高温及蒸汽环境，以及化工大气环境下的保温管道内壁。
经典应用：
烟气脱硫装置内壁防腐漆、保温管道外壁防腐漆。
环氧有机硅+环氧有机硅面漆。
本漆仅推荐自身底漆、面漆覆涂。
漆膜厚度：湿膜：100μm；干膜：65μm；
稀释剂：专用稀释剂；
工具清洗剂：专用稀释剂；
混合比例：4:1；
熟化时间：10min；
适用期：2小时；

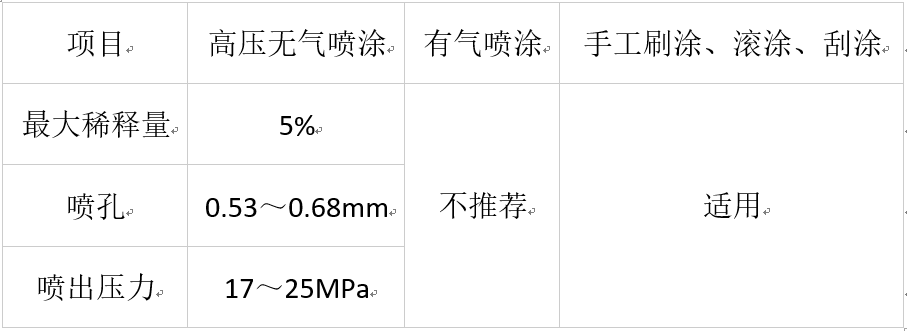

施工方法：

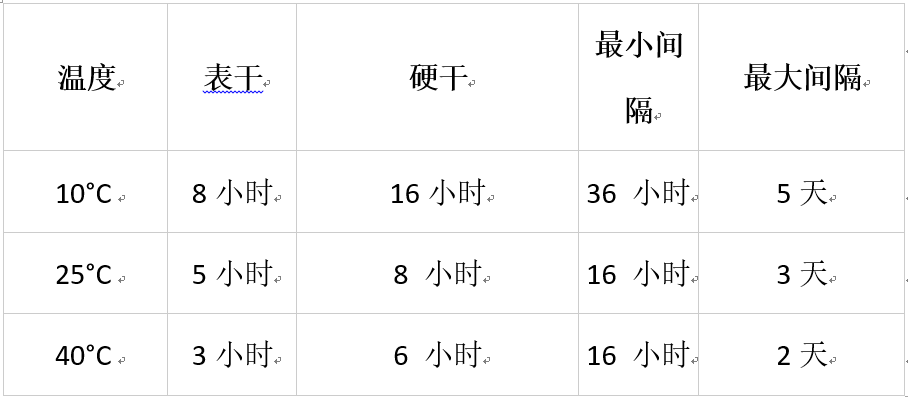

　干燥及涂装间隔

表面处理：
被涂的网铁表面必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达瑞曲除锈标准Sa2.5级，粗糙度达30-70μm;也可采用手工除锈方法，达瑞典除锈标准ST3级，粗糙度达30-70μm。
产品必须在钢材发生氧化前进行施工。如果确实已发生氧化，整个 氧化区域应再行喷砂至上述规定的标准。
施工条件：
环境温度：2℃～40℃；相对湿度：25%～75%；
表面温度必须始终保持在露点以上至少3℃； 在低于10℃的条件下施工会导致干燥时间的延长。 施工和固化期间的相对湿度不应高于80%.
